Un nou proiect a venit de la clientul care avea nevoie de noi pentru a face o tijă de foraj. Tija de auger este folosită pentru a găuri zeci de metri adâncime și pentru a extrage compoziția rocilor pentru a confirma stratul de rocă de bază, pentru a găsi depozite minerale.

Am analizat tija de auger în funcție de desen și am constatat că este compus dintr -un tub central de oțel, un zbor cu auger, priză hexagonală, știft hexagon, șuruburi și piulițe de blocare.

Tubul central este un tub fără sudură din oțel #20, cu o duritate de aproximativ HRC20, un diametru exterior de 73 mm, un diametru interior de aproximativ 60 mm și o lungime totală de 1270 mm. Un tub de oțel este de aproximativ 6000 mm. Am tăiat tubul de oțel, apoi am folosit prelucrarea CNC pentru a prelucra șamferul la ambele capete ale tubului. Apoi, la 30 mm distanță de suprafața de capăt a găurit două diametrul de 17 mm găuri încrucișate. Toate dimensiunile îndeplinesc desenele.

Zborul cu auger are un diametru exterior de 140 mm și un diametru interior de 73 mm, care este puțin mai mare decât tubul central. Este extrudat de o matriță pentru a forma o structură de înfășurare, care are o funcție de transmisie. Tubul central de oțel a fost agățat, iar muncitorii înfășoară zborul cu auger în jurul exteriorului tubului.

Tub de oțel fără probleme, cu găuri găurite

Zborul cu auger

Zbor cu tub de oțel

• Priza hexagonală este confecționată din material de 35crmo, un fel de oțel din aliaj, care este ușor pentru sudare. Diametrul exterior al soclului hex este de 70 mm, la fel ca tubul central, secțiunea interioară este un hexagon intern SW42 mm. Această priză hexagonală este făcută din turnare de investiții, apoi a ștampilat hexagonul intern pentru a se asigura că cele șase colțuri ale sale sunt ascuțite, astfel încât știftul hexagonului să poată fi introdus fără probleme. Pinul de hexagon este format din 45# material SW42 din oțel, apoi tăiat în bucăți, CNC a întors șamferele și a găurit găuri de 17 mm pe capătul știftului. Pinul este galvanizat pentru a preveni Rusty.

Priză hexagonală din oțel din oțel

Priză hexagonală și știft hexagon

Introducere cu pini de hexagon din oțel în priză de hexagon din oțel

• O clemă a fost folosită pentru a repara tubul central și soclul hexagonului, făcându -le să se alinieze.
  Apoi a folosit 7018 tije de sudare cu hidrogen scăzut pentru sudarea completă a găurilor încrucișate. În acest proces, este disponibilă o mașină de sudare cu arc de curent alternativ.

Aliniați tubul de oțel și priza hexagonală

Sudarea găurilor încrucișate

sudură completă

Mașină de sudare

• În continuare, a înfășurat zborul Auger în jurul exteriorului tubului sudat și a sudat complet întregul zbor de aug.

Introduceți zborul cu Auger în tub

Sudarea detaliului zborului

Muncitor în sudură

Sudarea Rodului Auger a terminat

• Două bucăți de tijă de auger pot fi conectate prin șuruburi și piulițe pentru a face echipamente de foraj foarte lungi. Șuruburile sunt confecționate din oțel de înaltă rezistență de 12,9 grade, iar piulițele sunt nuci de blocare. Apoi, tijele de auger au fost trimise să fie acoperite cu pulbere și agățate unul câte unul, formând în sfârșit produse negre frumoase.

Tije de șurub onned de șurub și piuliță

Pulbere acoperită pentru tijele de auger

Tijă de auger acoperită cu pulbere neagră

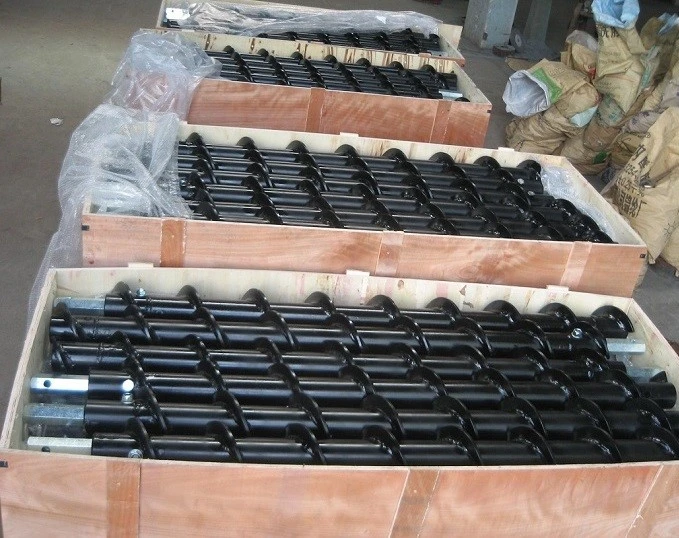

• Produsele au fost asamblate, introduse unul câte unul în cutia de lemn, au lipit semnele de transport pe cutie și expediate pe mare.

În acest proiect au fost utilizate diverse materiale, cum ar fi oțel ușor, oțel de înaltă rezistență și diferite procese, precum și tratarea suprafeței. Suntem foarte buni la personalizarea pieselor metalice și am livrat cu succes produsele clientului nostru.
